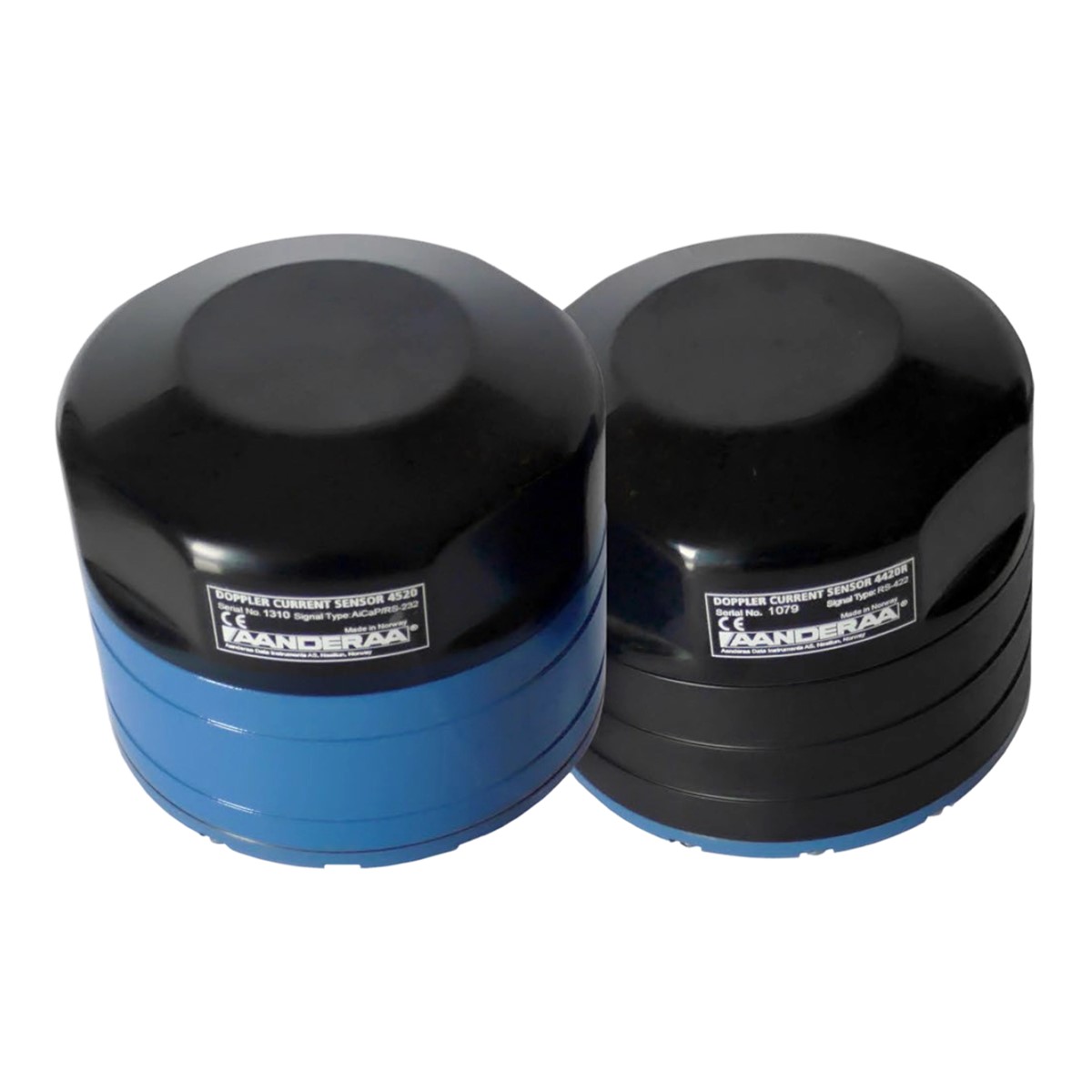

单点海流传感器 ZPlus

ZPulse声学多普勒海流传感器4420/4520，4420R/4520R，4830/4930，4830R/4930R

         一款坚固的，真正的矢量平均传感器，用于测量海流的速度和方向。传感器采用多普勒频移原理为测量基础，4个换能器沿窄波束发射超声脉冲信号，换能器同样也接收波束中散射颗粒物（距传感器 0.4m 至2.2m 之间）的后向散射信号，用来计算水流速度。在获得内置罗盘（霍尔效应罗盘）测量值后，传感器可以确定海流方向，并且根据传感器内置罗盘的数据对海流速度测量值进行倾斜补偿。

         最新的ZPulse技术将包含多个不同频率的复杂声脉冲组合成单个声脉冲，提高了传感器的统计精度。基于ZPulse的DCS将接收到的信号依据发送信号中的每个频率对应一个频带分为不同的频带。高速数字信号处理器分析频移，使用基于ARMA的参数模型处理算法来查找多普勒频移频率。这种多频率技术减少了所需的ping数量，以获得可接受的统计误差。达到的测量精度与测量间隔内ping测量次数的平方根的倒数成正比。ZPulse DCS使用两个频率，与单个频率传感器相比，这将减少2的平方根因数，单个频率传感器需要两倍的ping次数才能达到与Zpulse DCS相同的精度。

流速（矢量平均）

测量范围：0-300cm/s

分辨率：±0.1mm/s

相对精度：±1%读数

统计精度：0.15cm/s

流向：

测量范围：0-360°（磁角）

分辨率：0.01°

准确度：±5°（倾斜0-15°）/±7.5°（倾斜15-35°）

倾斜

倾斜范围：0-35°

分辨率：0.01°

倾斜准确度：±1.5°

罗盘

罗盘分辨率：0.01°

罗盘准确度：±3°

声信号

频率：1.9-2.0MHz

声功率：25W (1ms 脉冲)

波束角：2°

信号输出：4420R/4520R/4830R/4930R：RS-422

                      4420/4520/4830/4930：AiCaP协议, RS-232

                      RS-232/RS-422 Output：9600 baud, 8 data bit, No parity, 1 stop bit, Xon/Xoff

工作电压：6-14VDC

工作温度：-5～＋40℃

工作深度：4420/4830：300m

                      4520IW/4930IW：3000m

                      4520DW/4930DW：6000m
